把天气装进一块墨水屏，桌面上多了个小东西

一块 200 × 200 像素的墨水屏，配上 ESP32，把图案、天气和时间留在桌面上。本文从电子纸的反射显示、画面保持与刷新节奏讲起，拆解 LVGL 到黑白画布的交接，并给出工程入口、引脚和复刻时需要修正的代码，分清面板的省电潜力与整机功耗。

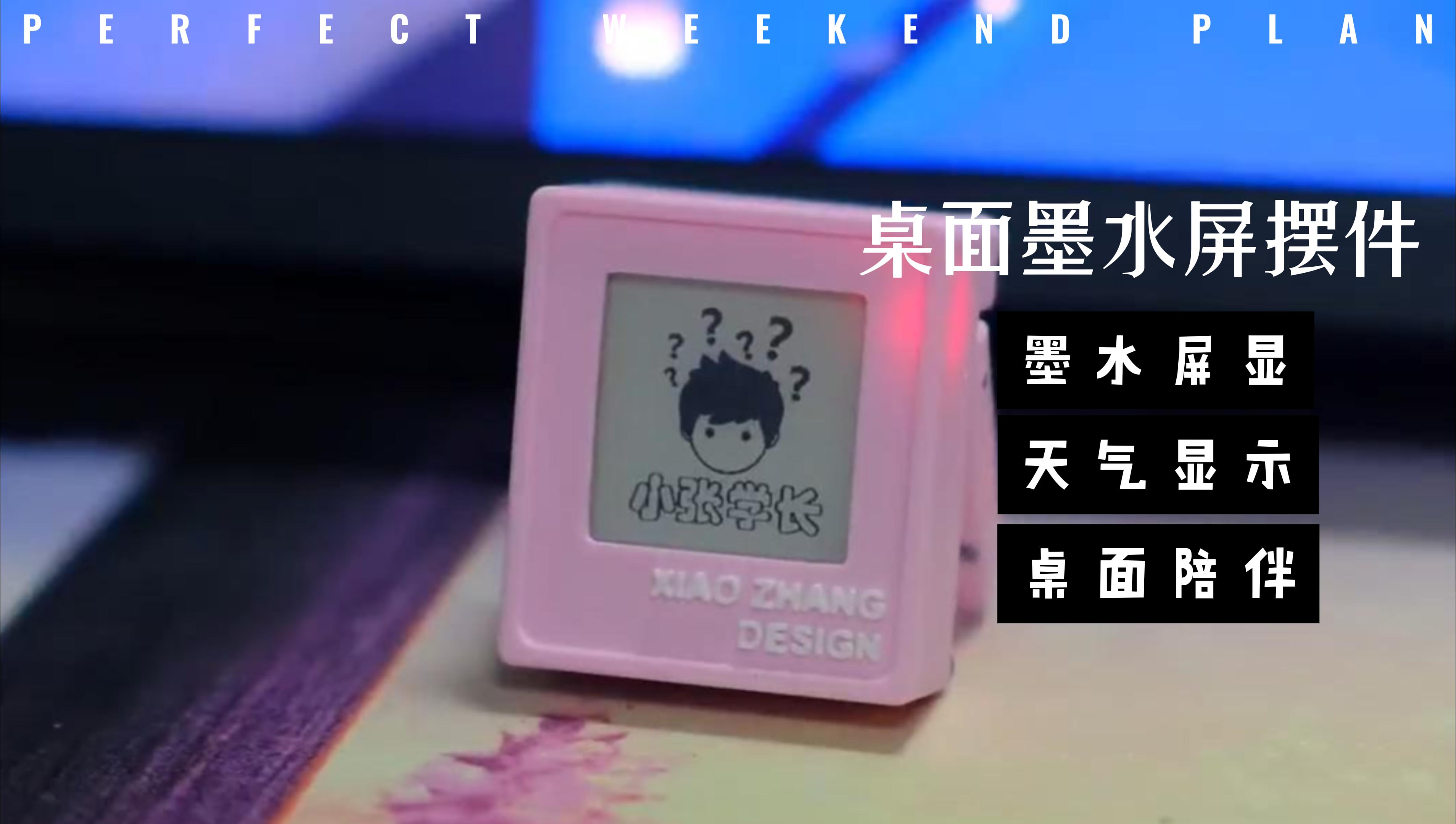

一只粉色外壳，正面嵌着一块方方正正的墨水屏，黑白头像占了大半个画面。它很适合安静地留在桌面上，把一张图案、一页天气或一组时间放在那里，等人抬头看。里面的 ESP32 和触摸控制器，则负责让这张「电子小纸片」换上下一页内容。

我喜欢这种体量的项目，也喜欢墨水屏给它带来的节奏。天气、日期和时间慢慢更新，图案可以停留得久一些；外壳又留了一点发挥空间，让这张电子小纸片长成自己喜欢的样子。

脑洞不大，落到电路板上，事情倒是一件也不会少。屏幕怎么画，手指点哪里，天气从哪来，几个任务怎样接力，都得接上。

这篇就顺着这块桌面墨水屏，把它拆开聊聊。先看画面怎样留下来、刷新为什么需要等待，再看 ESP32 怎样把天气和时间送上去。想复刻的朋友可以从接线和工程入手，也能借走一套适合墨水屏的显示和交互思路。

小屏幕里装了什么

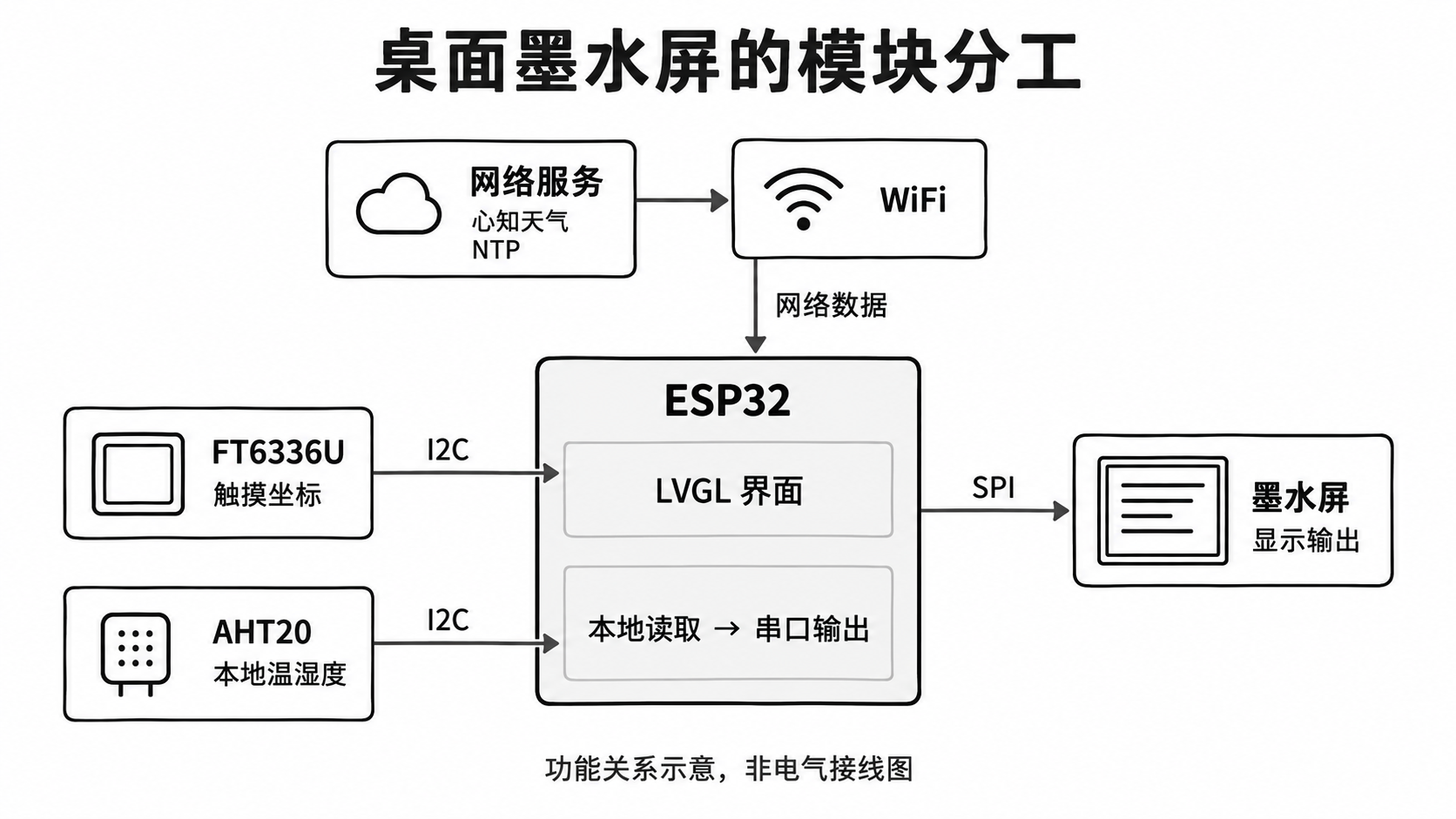

工程使用 PlatformIO 和 Arduino 框架，主控配置为 esp32dev。界面交给 LVGL，触摸由 FT6336U 读取，本地温湿度传感器使用 AHT20。

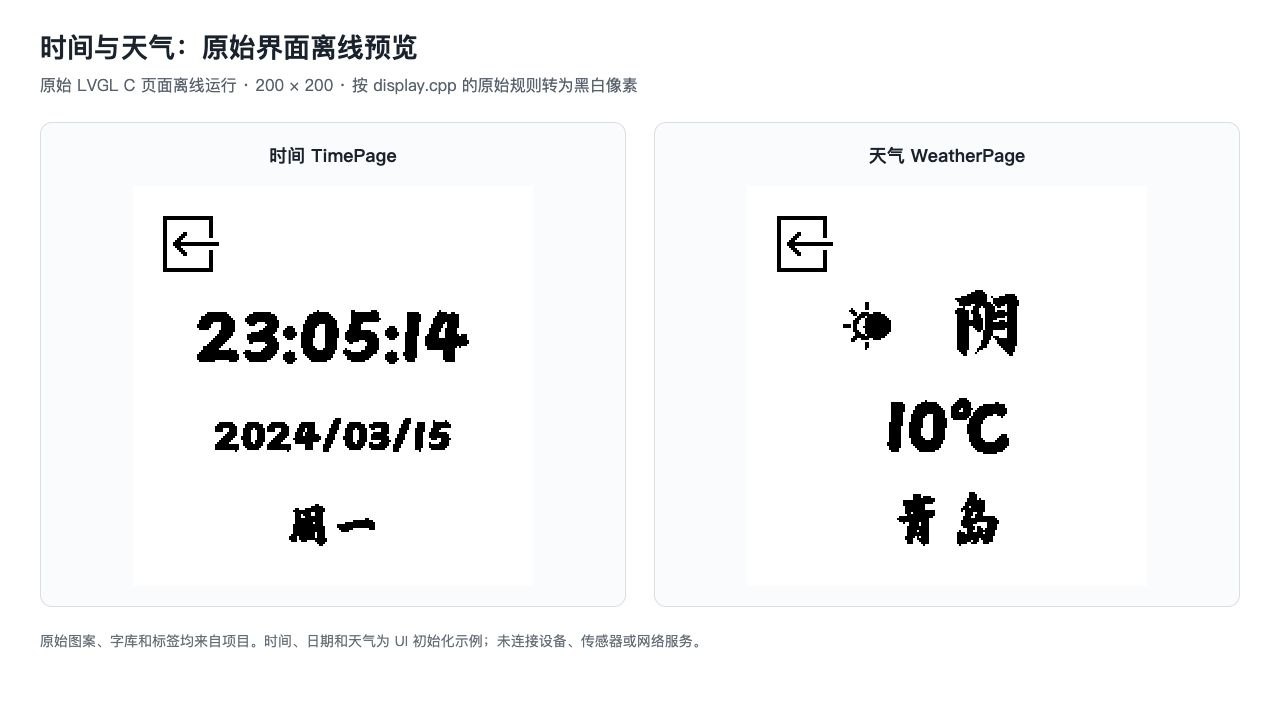

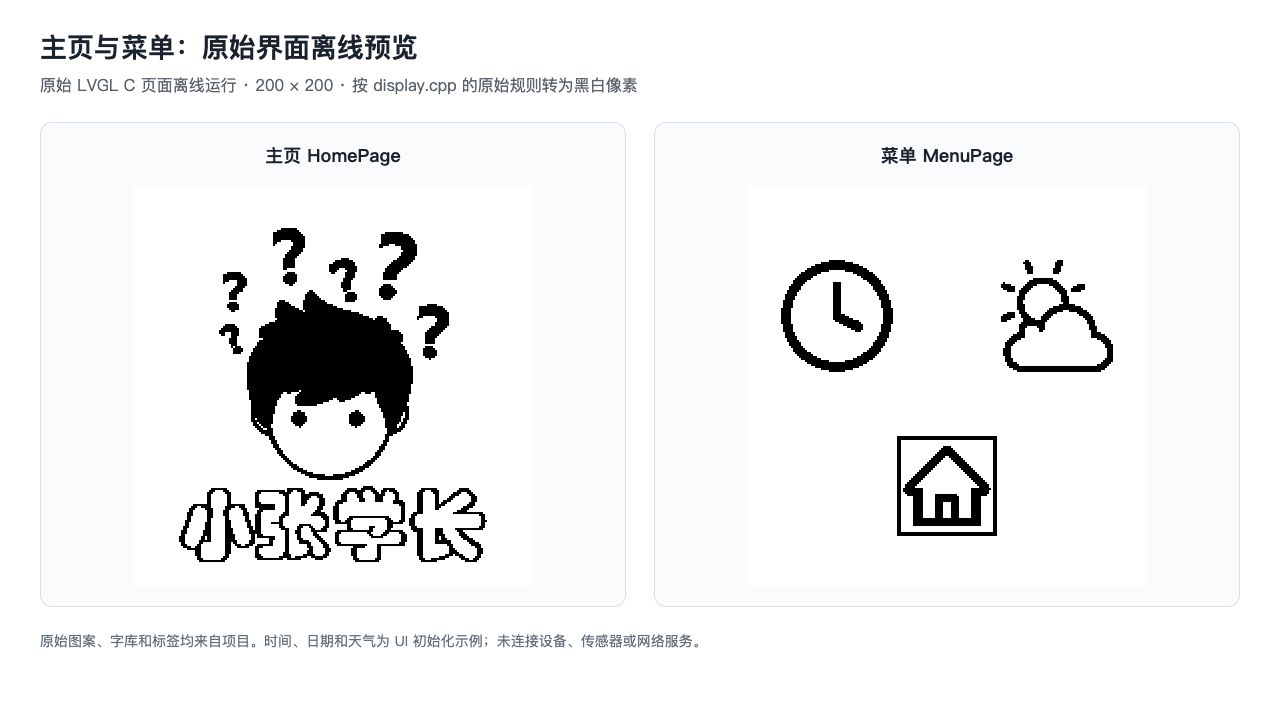

UI 分成主页、爱心页、菜单页、时间页和天气页。启动时加载的是显示图案的 HomePage，时间和天气各有自己的页面。头像也就有了用武之地，桌面信息牌顺手兼任了一个小摆件。

触摸驱动会把 FT6336U 的第一个触点交给 LVGL，注册的设备类型是 LV_INDEV_TYPE_POINTER。UI 事件里已经写了点击切页，菜单按钮通往时间、天气和主页，返回按钮再回到菜单。

这里适合先做清楚、少量的交互。当前接通的是点击事件，不能因为用上了触摸芯片，就把滑动手势也算进功能清单。

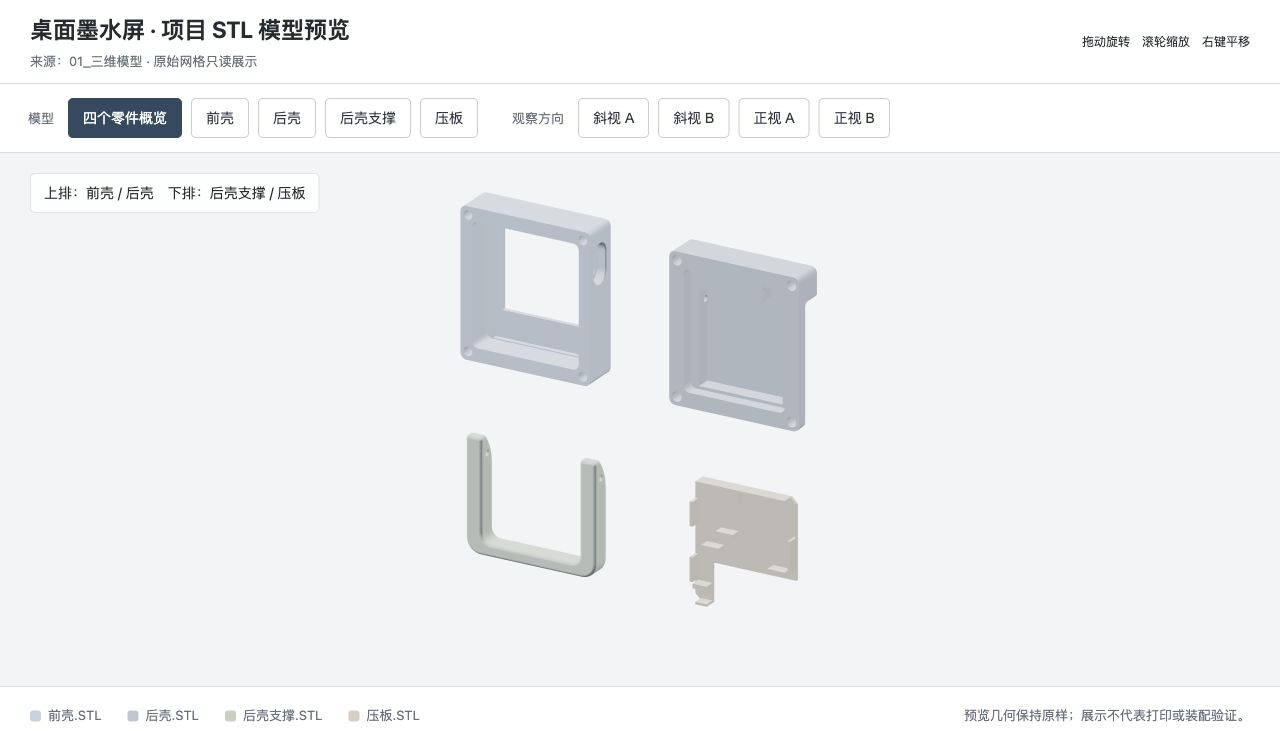

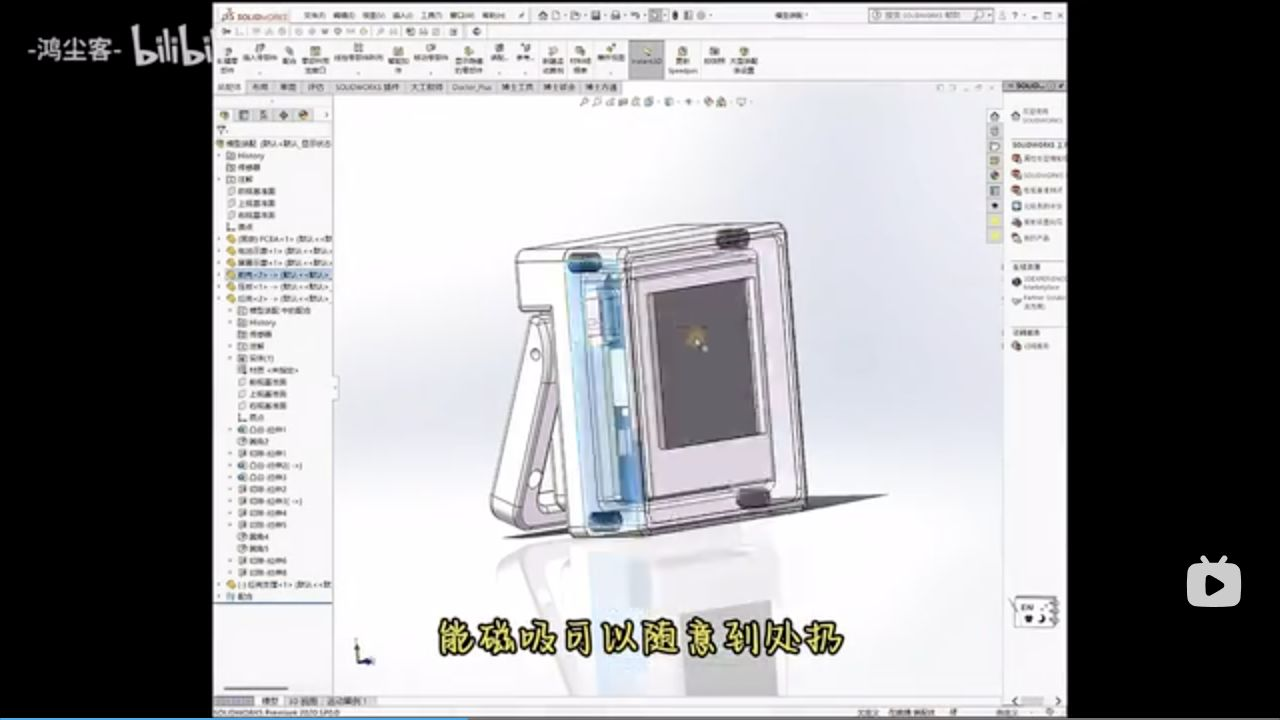

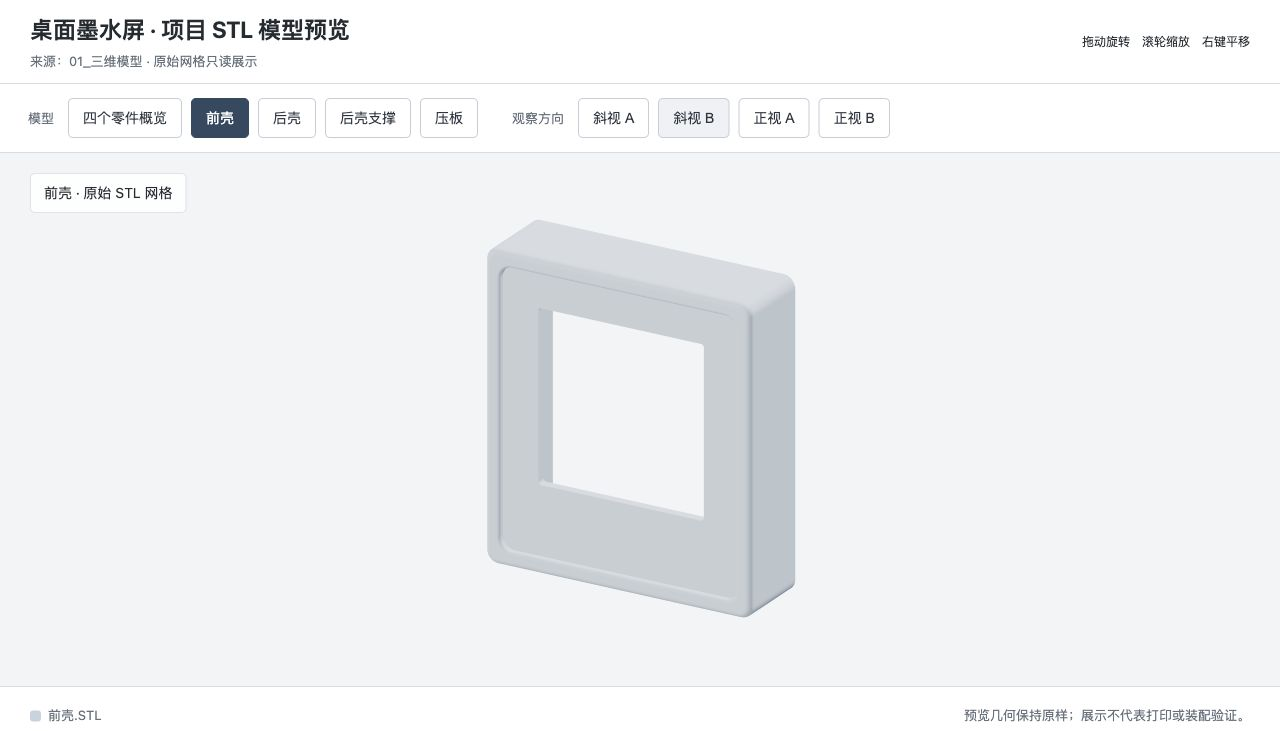

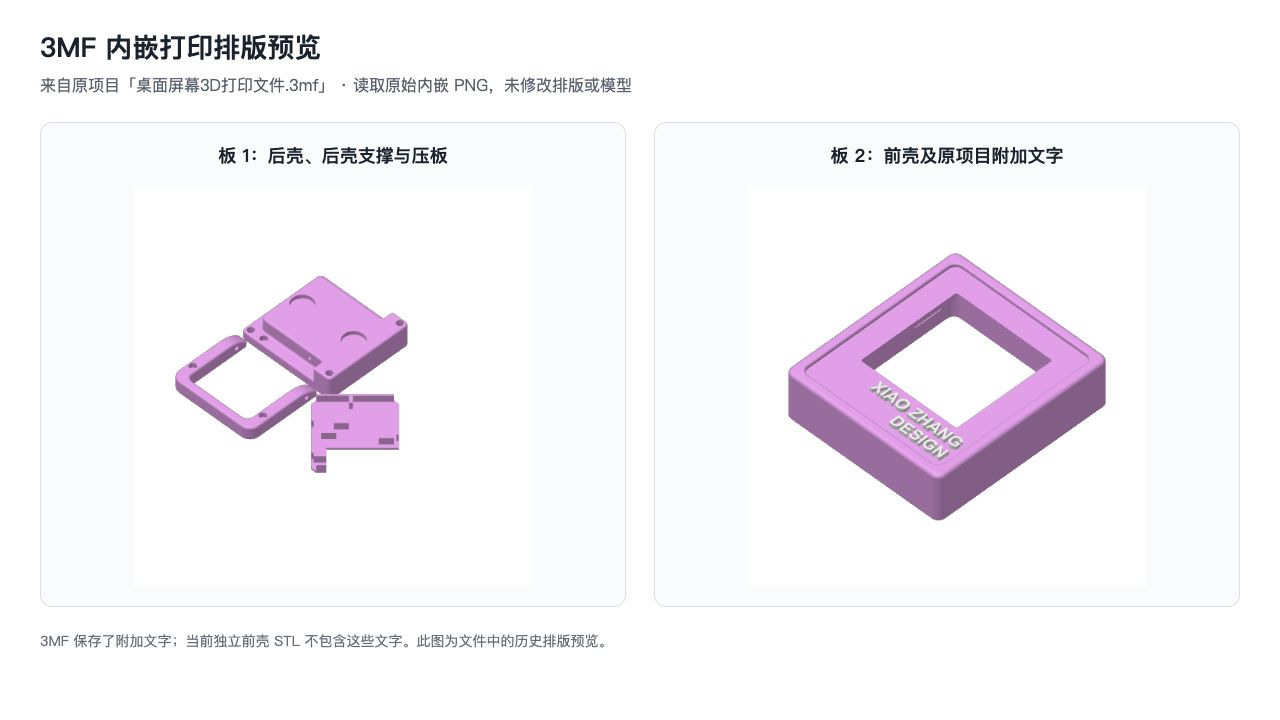

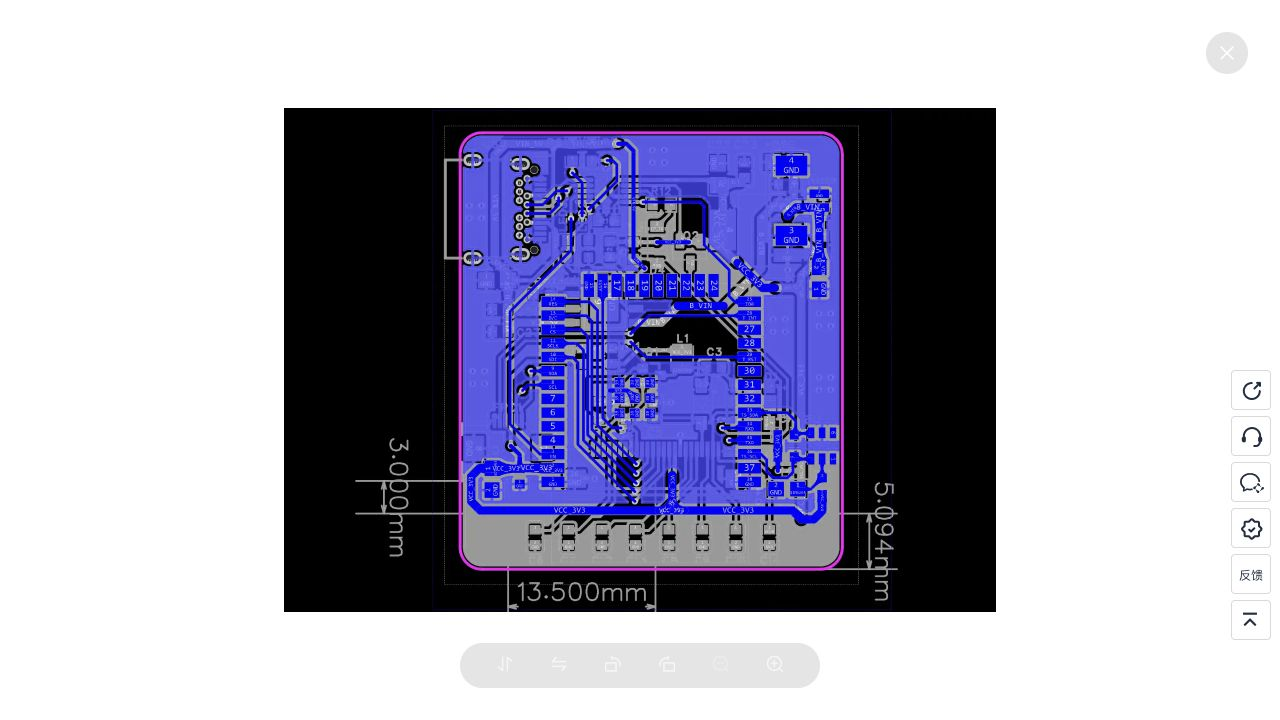

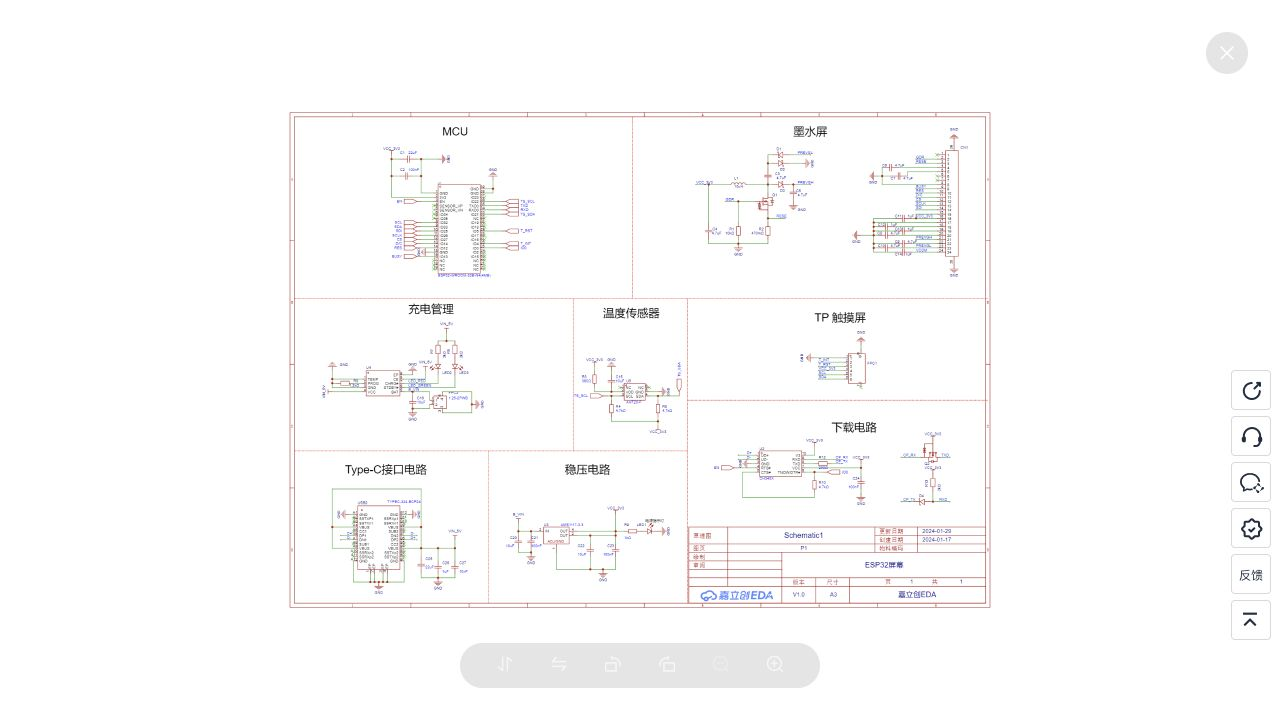

模型文件提供了 STL、3MF、STEP 和 SLDPRT 等格式，可以作为外壳修改的起点。打印前仍要对照自己选用的屏幕、排线和实际板子检查尺寸，尤其是屏幕开口和内部装配空间。硬件材料还要看开源页面中的电气设计，结构模型解决的是装配问题。

LVGL 画好了，墨水屏还要再接一棒

一张靠环境光看见的画面

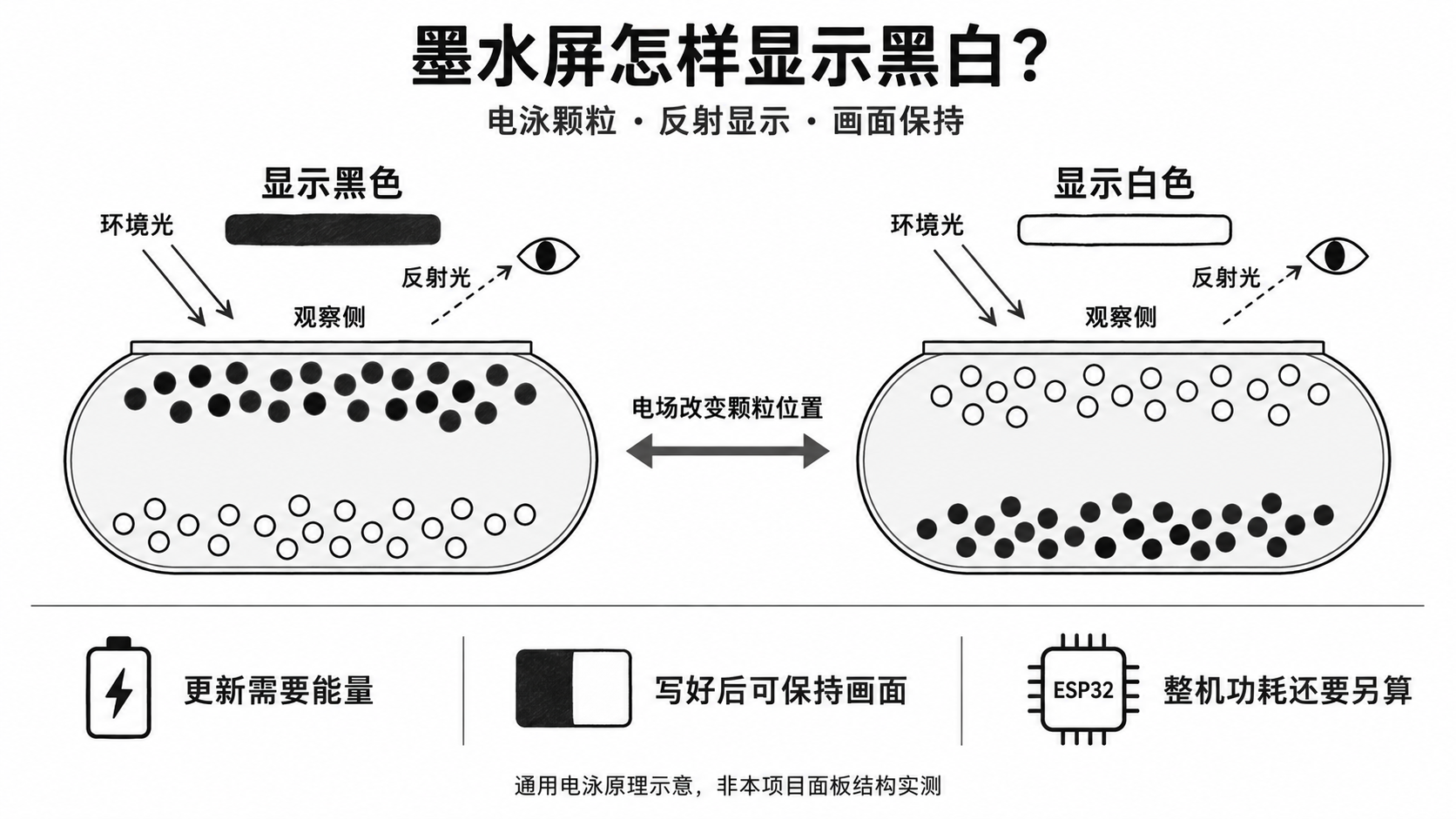

常见的黑白电泳电子纸，靠电场移动带电的黑白颗粒，让不同颜色来到可见的一侧，组成文字和图案。它反射环境光，显示本身不靠背光，亮处能借光看清，暗处则需要额外照明。

还有一个有意思的特性，叫双稳态。画面写好后可以保持，面板保持这张图本身不需要持续供电。放一个头像，它可以留在那里，不必反复重画；放天气，就得记住留下来的也可能是旧天气。断网或停止更新后，字还在，信息却会慢慢过时。

把界面收进黑白画布

用 LVGL 做界面，按钮、文字和图片可以放在同一套对象系统里。到了墨水屏这一端，画面就要收敛成黑白两色。

工程里有一块完整的单色画布，大小是：

200 × 200 ÷ 8 = 5000 字节

每个像素用一位表示，Paint 负责往这块缓冲区画点。LVGL 自己还有一个可容纳 10 行像素的绘制缓冲区，它和这块 5000 字节的单色画布承担不同工作。

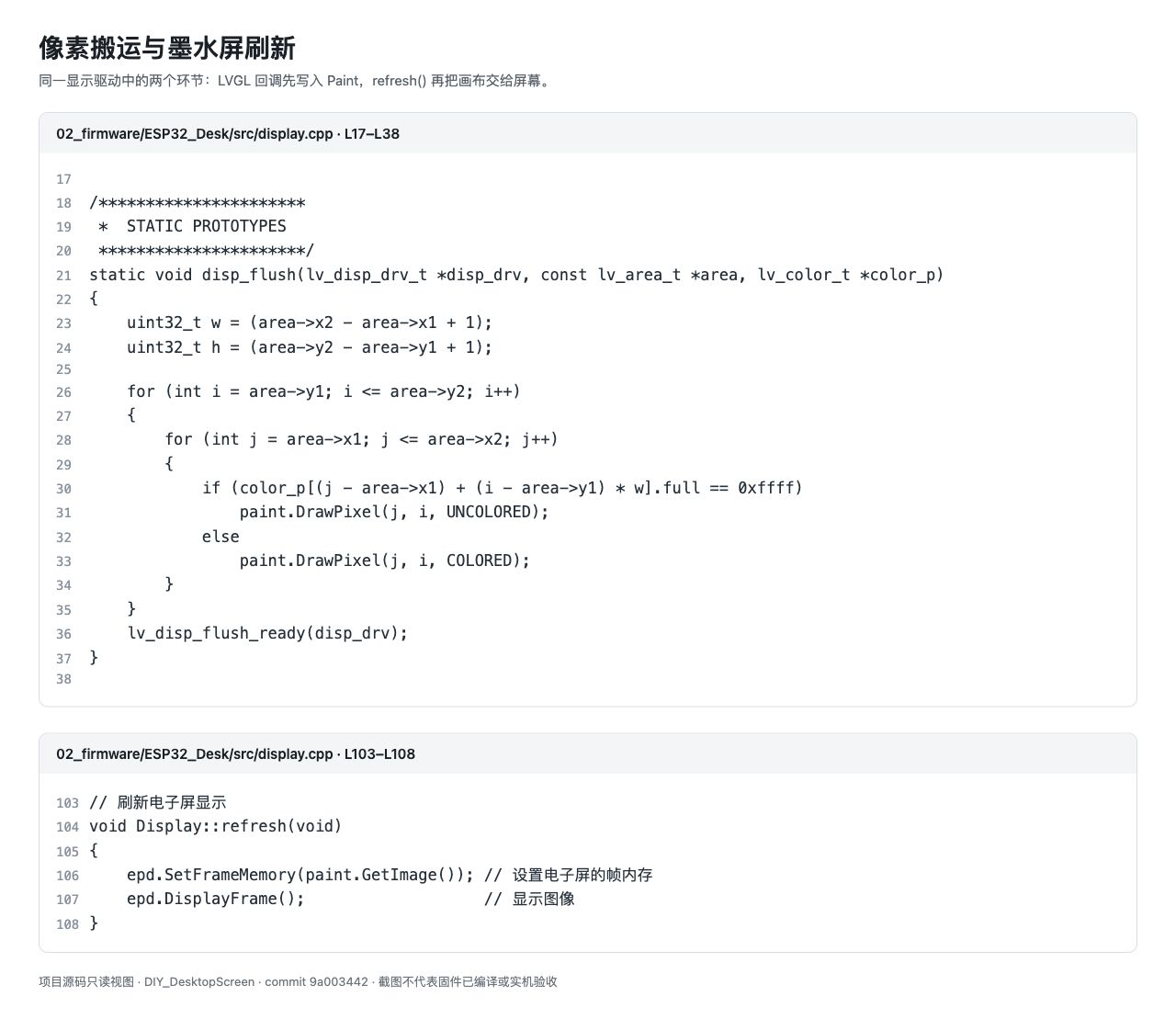

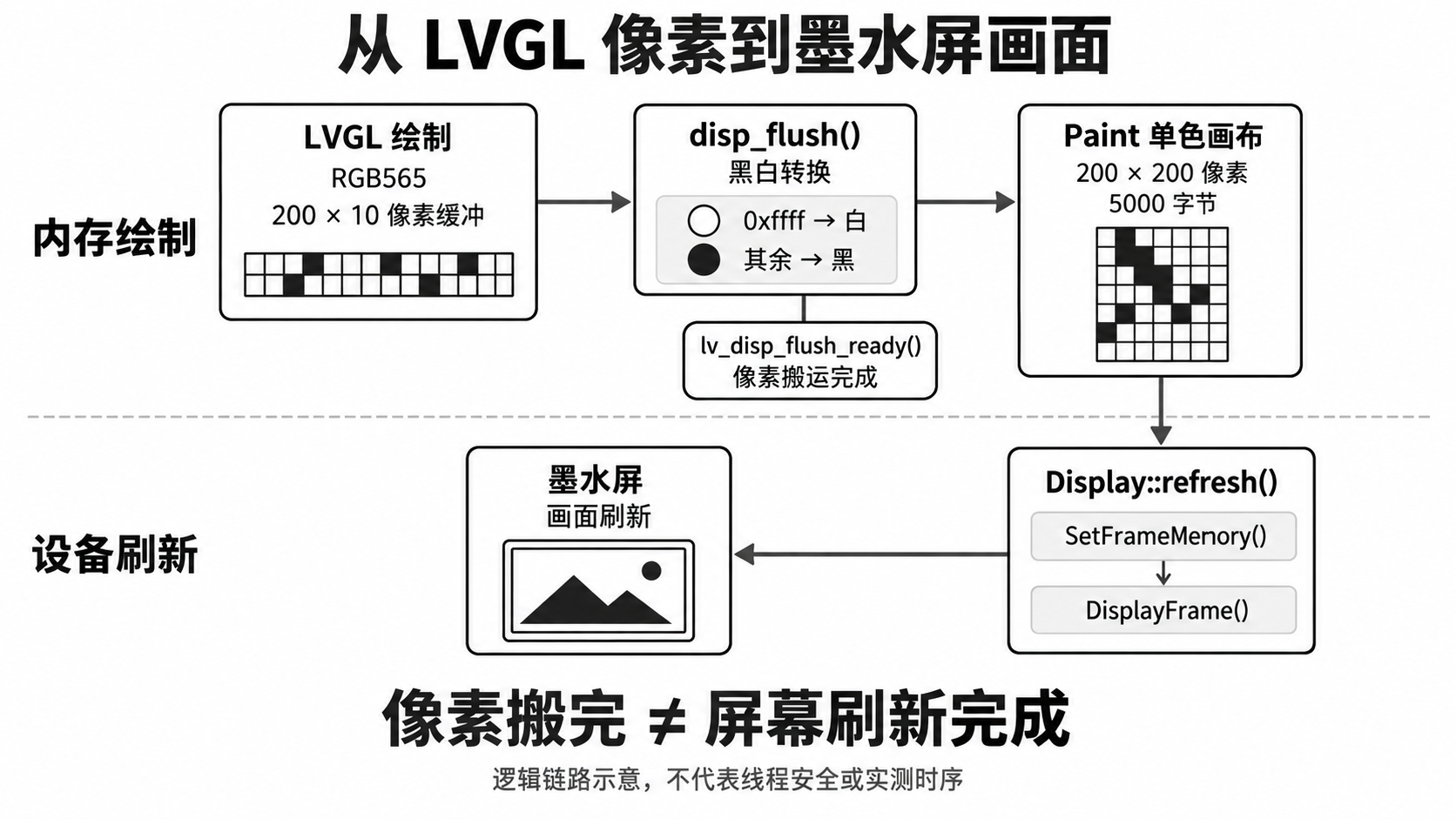

关键的交接发生在 display.cpp 的 disp_flush()。LVGL 每次给出需要更新的区域，回调逐个读取颜色，再写进 Paint。当前转换规则很直接，颜色值等于 0xffff 的像素画成白色，其余画成黑色。

灰色也会进黑色那一边。做 UI 时就要考虑这个规则，用大一点的文字、明确的黑白边界和适当留白，让信息看起来清楚。图标尽量简洁，交互安排少量点击切页，别指望一张彩色素材放进去后自动得到细腻的灰阶效果。

这个回调完成后，调用 lv_disp_flush_ready() 告诉 LVGL，像素已经搬完。真正往设备写入画面，是另一处调用：

void Display::refresh(void)
{
    epd.SetFrameMemory(paint.GetImage()); // 设置电子屏的帧内存
    epd.DisplayFrame();                   // 显示图像
}

刷新要按屏幕自己的节奏来

界面画完和屏幕刷新，是两个环节。 看见标签的内容已经改了，屏幕却没动，就要顺着这条链检查，不能只盯着 UI 对象。

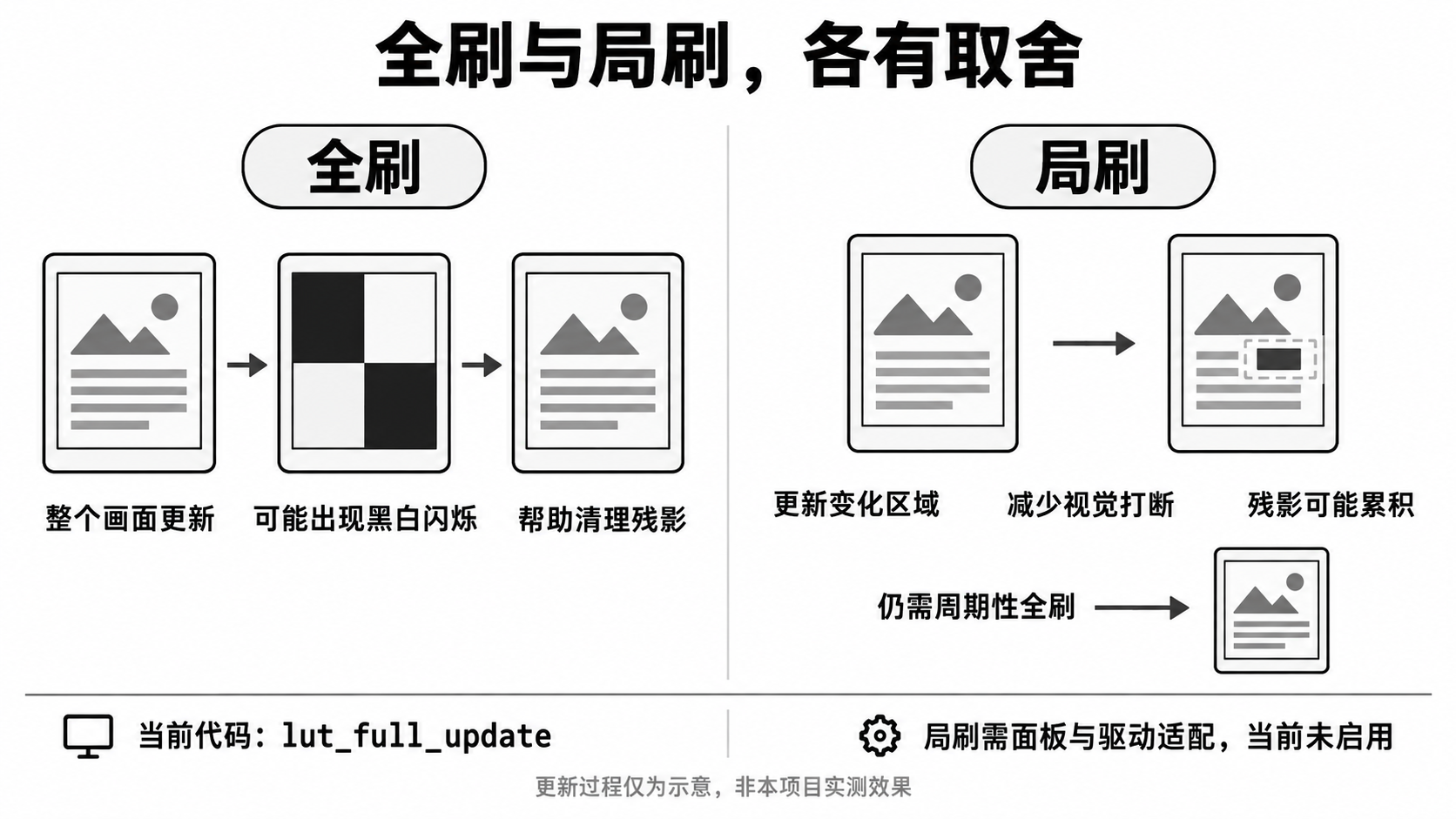

当前初始化使用的是 epd.Init(lut_full_update)，刷新时把整幅 Paint 画布送进屏幕。驱动库里虽然还有 lut_partial_update，这条初始化路径没有启用它。LVGL 只重画一个小区域，也不能直接算作电子纸已经完成了局部刷新。

全刷可能出现黑白闪烁，刷新波形也会帮助清理上一帧留下的痕迹。局刷可以减少这种打断，但有残影的折中，还需要按具体面板的要求周期性全刷。要改刷新方式，得把面板支持的波形和驱动一起对上，不能只把 UI 的重绘区域缩小。

负责刷屏的 Device_Screen 任务会执行刷新，然后阻塞等待任务通知。收到通知后，再延时 150 毫秒进入下一轮。UI 事件回调会发出通知，天气和时间任务也会在对应页面处于前台时通知它。

因此，代码里的 150 不能读成「每 150 毫秒固定刷新一次」。它还要等待通知，也要经历实际的屏幕驱动过程。底层驱动会轮询 BUSY，等待低电平表示屏幕空闲；其中的 100 毫秒是轮询间隔，也不能当作屏幕的刷新耗时。给墨水屏安排任务，得把这几个环节一起看。

双稳态带来了省电的空间，整机功耗还要另算。当前工程没有调用 Epd::Sleep()，也没有让 ESP32 进入深度睡眠，WiFi 和 MCU 仍在工作。想继续优化，可以让面板更新后睡眠，唤醒时按要求重新初始化，再配合 MCU、网络和数据更新的唤醒调度；这些需要一起设计和验证，不能仅凭一张能保持的画面就推算续航。

天气里的温度，和桌上的温度

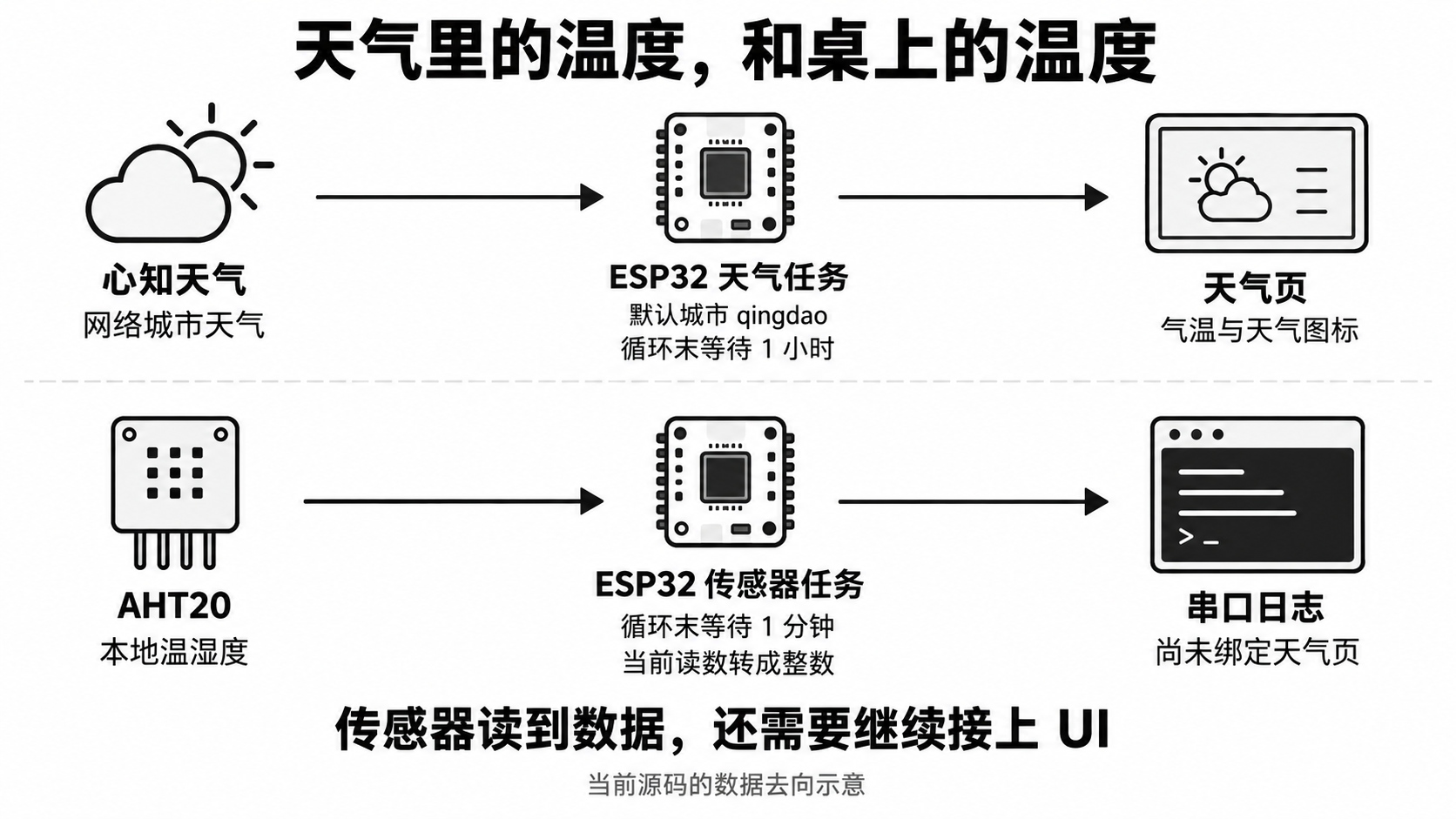

这个项目有两路温度数据，很容易聊着聊着就把它们混成一个功能。

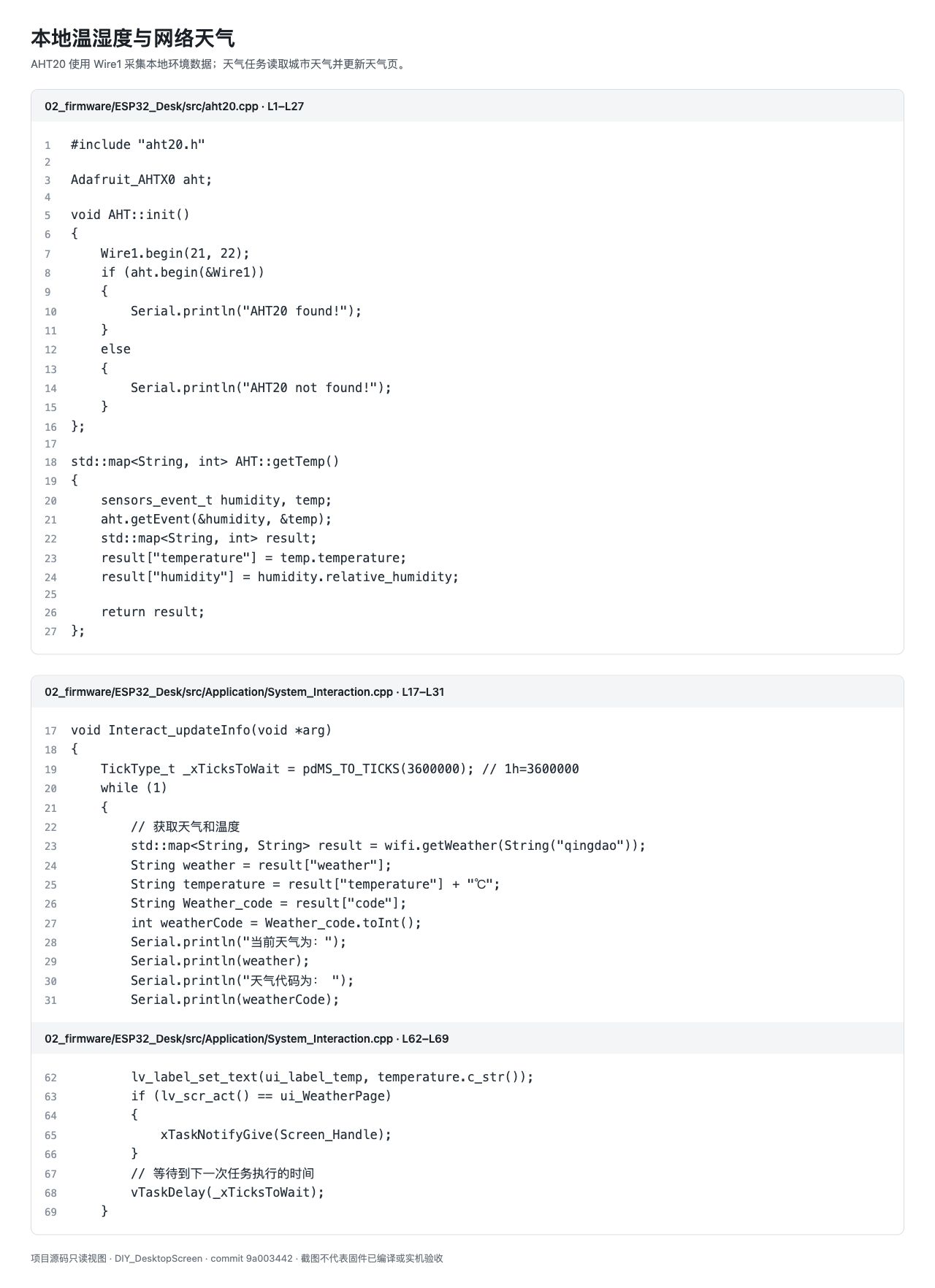

天气页显示的气温来自网络。天气任务请求心知天气，默认城市参数为 qingdao，拿到天气代码和气温后，更新对应的图标、天气文字和温度标签。任务在每轮末尾等待一小时，再进行下一轮请求。

图标映射包含晴、云、阴、雨、雪几类，尚未覆盖的代码会落到默认分支。做自己的天气界面时，可以继续补齐映射，避免把陌生天气代码一律画成晴天。

换城市要改两个地方。一个是 System_Interaction.cpp 中的请求参数，另一个是 src/ui/screens/ui_WeatherPage.c 中城市标签的静态文字。只改请求，页面还写着「青岛」，天气就成了人在别处、地名还没搬家。

另一条来自 AHT20，它读的是传感器所在位置的本地温湿度。当前任务每分钟读取一次，随后打印到串口。返回值放在 std::map<String, int> 里，浮点读数转成了整数；它没有绑定到天气页的温度标签。

所以，想做室内温湿度卡片，还得继续接上 UI 标签，按需要保留小数位，再安排页面更新和刷屏通知。传感器已经读到数据，是这条链的起点。

时间页走的是 NTP，代码使用 ntp.aliyun.com，时区偏移设为 UTC+8。时间任务每轮先等待 30 秒，再尝试读取并更新日期、时间和星期。如果继续调整，我会优先考虑分钟级显示，少让秒数牵着墨水屏频繁刷新，给画面留一点停下来的时间。

这里还有两个小地方需要修正。当前顺序是先 getLocalTime()，后 configTime()；复刻时应先配置校时，再检查时间读取是否成功。星期二的判断字符串写成了 Tueaday，应改为 Tuesday。一个字母放错位置，周二就可能在页面上消失，时间倒还照常往前走。

从工程开始复刻

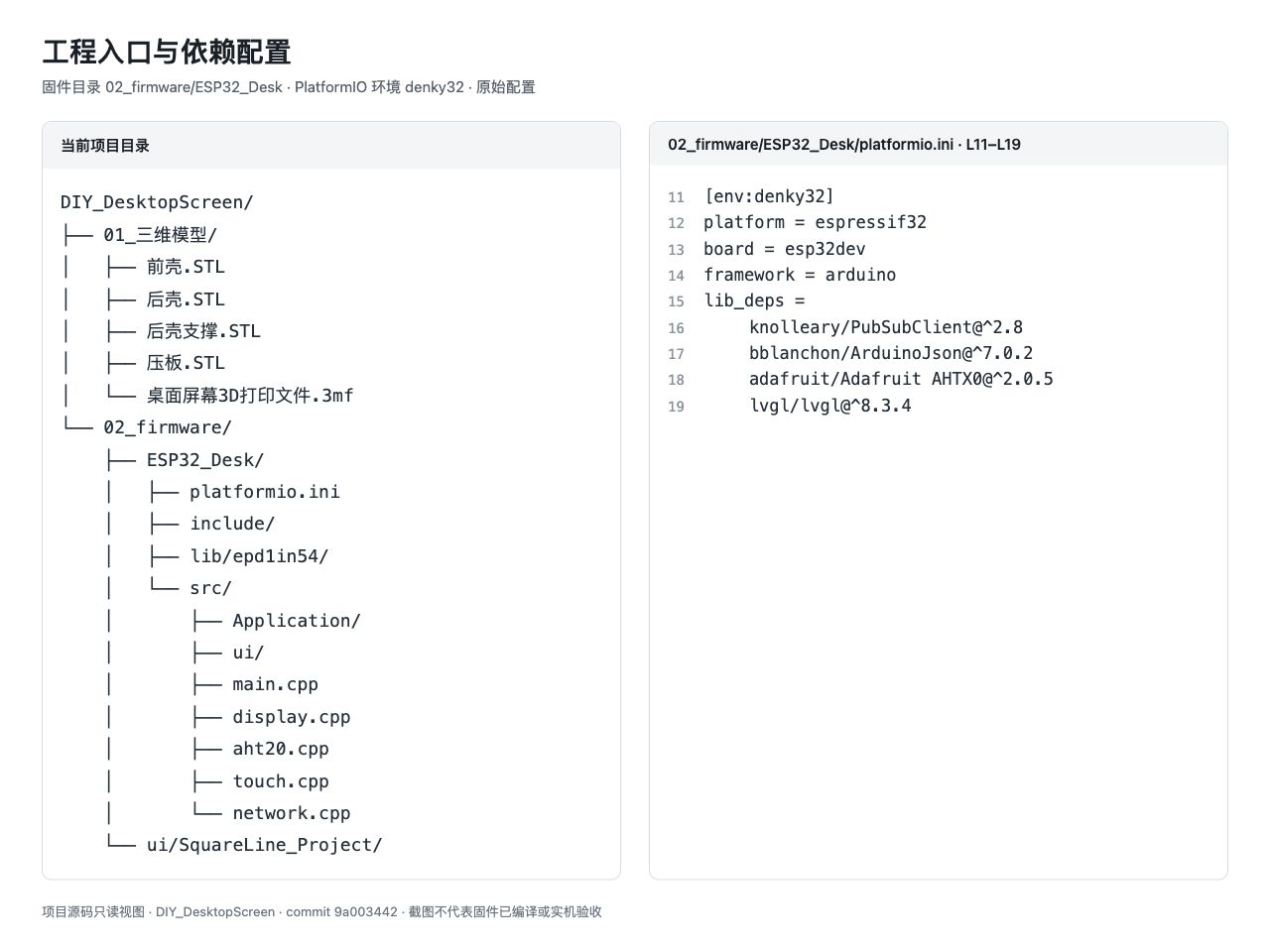

先取源码，工程入口在 02_firmware/ESP32_Desk：

git clone https://github.com/zhanghongchen1213/DIY_DesktopScreen.git
cd DIY_DesktopScreen/02_firmware/ESP32_Desk

VS Code 安装 PlatformIO 后，可以直接打开这个工程目录。platformio.ini 的环境名叫 denky32，实际板型配置是 esp32dev，构建时使用环境名，别把两者当成同一个参数。

依赖声明如下：

[env:denky32]
platform = espressif32
board = esp32dev
framework = arduino
lib_deps =
    knolleary/PubSubClient@^2.8
    bblanchon/ArduinoJson@^7.0.2
    adafruit/Adafruit AHTX0@^2.0.5
    lvgl/lvgl@^8.3.4

^ 表示一个允许更新的版本范围，这份配置没有把依赖锁死到单个版本。UI 文件的生成注释写的是 SquareLine Studio 1.3.4 和 LVGL 8.2.0，而依赖声明使用 LVGL ^8.3.4。排查兼容问题时，要看本机实际安装的版本。

UI 代码还明确检查两项配置。在实际使用的 lv_conf.h 中确认：

#define LV_COLOR_DEPTH 16
#define LV_COLOR_16_SWAP 0

墨水屏最终显示黑白，并不等于 LVGL 这端也应改成 1 位色深。这里的 UI 和颜色转换按 16 位输入来写，擅自改掉，代码里的检查就会阻止编译。

还要确认 LVGL 的时基来源。仓库没有提供可见的 lv_conf.h、lv_tick_inc() 调用或 LV_TICK_CUSTOM 配置，需要检查实际编译环境是否已提供，必要时补上。主循环里的 lv_task_handler() 和 delay(20)，并不能代替给 LVGL 提供经过的时间。

几个任务一起运行时，交接也要加一道约束。当前天气和时间任务直接修改 LVGL 控件，主循环同时运行它的处理函数，尚未看到共享互斥；可以把 UI 更新统一放进一个任务，或者按 LVGL 的要求用互斥保护。单色画布也存在一边写入、一边送往屏幕的路径，读写同步需要一起联调。界面代码能画出一页，和并发运行时始终画对，是两件要分别接住的事。

接线可以按当前固件定义逐项核对：

这张表对应固件 GPIO，模块供电、接口方向和排线连接仍以所用硬件的原理图为准。驱动头文件还留着早期 ESP8266、NodeMCU 的注释，接 ESP32 时应按这些宏定义和 SPI 初始化参数核对，别照旧注释接过去。

联调建议按这个顺序推进：

1. 在 src/Application/System_Config.cpp 中设置自己的 WiFi 信息，在 src/network.cpp 中设置自己的天气服务参数。不要沿用仓库中的账号配置。
2. 修正天气请求的 Host 字段。当前代码拼入的是端口 80，这里应使用主机名 api.seniverse.com；同时给连接失败路径补上明确的返回结果，并检查 HTTP 状态和 JSON 解析结果，再更新 UI。
3. 修正时间初始化顺序和星期二拼写，核对 LVGL 配置、时基、任务间同步与引脚，然后运行构建命令。
4. 构建通过后连接对应硬件，再上传固件并打开串口。串口初始化速率是 9600，要手动选择一致的监视速率。
5. 依次检查图案显示、触摸坐标、点击切页、天气请求、时间读取和 AHT20 输出。每次先接通一条链，出现问题会更容易找到位置。

pio run -e denky32
pio run -e denky32 -t upload
pio device monitor -b 9600

有个启动顺序值得提前记住。System_Resource_Init() 先连接 WiFi，并一直等待连接成功，之后才初始化串口和屏幕等外设。如果上电后既没有画面，也没有预期的串口日志，先查 WiFi 配置和网络，程序可能还没走到屏幕初始化。

让串口更早启动、给联网增加超时，都是后续可以改进的地方。准备把它长期放在桌面上，这些失败路径和异常提示也应一并补好。

留一点空位，给下一个脑洞

代码里已经有 MQTT 类，可以看到连接、订阅、发布和 JSON 打包方法。不过默认的连接与订阅调用被注释了，AHT20 任务里的发布调用也被注释了，回调尚未注册，客户端 loop() 也没有接到运行循环中。

想让它接入自己的消息服务，可以从这里继续做，把连接、回调、客户端处理和断线重连补齐，再决定哪些数据应该更新页面。当前工程还不能直接算作已经完成智能家居联动。

我更愿意把这块屏幕看成一个可以继续动手的小底座。先让天气与时间各守住一页，再接本地温湿度，或者换上自己画的图案。功能每多一个，就把数据、交互和刷新之间的交接再理顺一点，也问问这条信息是否值得让屏幕再刷一次。

粉色外壳里的黑白头像，依然可以留着。天气该更新时换一页，其他时候就让画面安静地待在那里。桌面上这个小东西的意思，也在这里，实用之外，还有一点属于自己的样子。
