SLAM 建图与定位

先完成硬件测试和可视化配置。本节先启动底盘、里程计与雷达，再完成在线建图、保存地图和定位。建图使用原始雷达话题 /scan；定位与 Nav2 使用滤波后的 /scan_filtered。

安装依赖

在端侧（RK3588S）执行以下命令安装必要功能包：

sudo apt update
sudo apt install -y ros-humble-slam-toolbox ros-humble-navigation2 \
    ros-humble-nav2-bringup ros-humble-laser-filters \
    ros-humble-robot-localization

配置功能包

以下片段用于解释已有配置的关键字段，不要覆盖完整 YAML。当前建图使用原始雷达，定位使用滤波雷达；切换输入时需要同时核对启动文件和 scan_topic。

雷达数据裁剪 (Laser Filters)

为解决机器人后方遮挡问题（例如自身结构遮挡），需配置 laser_filters 对雷达数据进行裁剪。 打开 src/hy_slam/config/laser_filter.yaml，确认以下默认滤波范围；仅在机器人结构或雷达安装位置改变时调整：

laser_filter:
  ros__parameters:
    filter1:
      name: rear_box_filter
      type: laser_filters/LaserScanBoxFilter
      params:
        box_frame: base_link
        max_x: 0.029032
        min_x: -0.970968
        max_y: 0.015
        min_y: -0.015
        max_z: 1.0
        min_z: -1.0
        invert: false

SLAM 配置 (Slam Toolbox)

配置 slam_toolbox 进行在线建图与地图发布。slam_toolbox 在 mapping 模式下会自动发布 map -> odom 的 TF 变换。 打开 src/hy_slam/config/mapper_params_online_async.yaml，确认建图配置：

slam_toolbox:
  ros__parameters:
    odom_frame: odom
    map_frame: map
    base_frame: base_link
    scan_topic: /scan # 当前建图使用原始雷达话题；切换滤波输入需同步配置
    mode: mapping

    # 其余参数保留配置文件中的默认值。
    use_scan_matching: true
    map_update_interval: 1.0
    resolution: 0.05

定位参数配置 (Slam Toolbox)

配置 slam_toolbox 进行定位。slam_toolbox 在 localization 模式下会根据静态地图与实时雷达数据进行匹配，发布 map -> odom 的 TF 变换。 打开 src/hy_slam/config/mapper_params_localization.yaml，确认定位配置：

slam_toolbox:
  ros__parameters:
    odom_frame: odom
    map_frame: map
    base_frame: base_link
    scan_topic: /scan_filtered
    mode: localization

    # 其余参数保留配置文件中的默认值。
    use_scan_matching: true
    map_update_interval: 5.0
    resolution: 0.05

SLAM 在线建图/存图

• slam.launch.py 启动 SLAM 建图功能，实现在线建图。调用 save_map.sh 脚本保存地图。

• localization.launch.py 启动雷达数据裁剪+定位功能，需要已序列化的 pose graph 与实时雷达数据进行匹配，发布 map -> odom 的 TF 变换。

• laser_filter_only.launch.py 仅将 /scan 裁剪为 /scan_filtered，自身不发布 map → odom；导航时该变换由 AMCL 发布。

1. 启动雷达功能包

cd /mnt/nfs/hy_ros
source /opt/ros/humble/setup.bash

# 注意：若未配置udev规则，请先执行，然后重新插拔雷达
sudo bash src/ldlidar_driver_ros2/scripts/Ldlidar_udev.sh

# 1. 编译
colcon build --packages-select ldlidar_driver_ros2

# 2. 运行雷达
source /opt/ros/humble/setup.bash
source install/setup.bash
ros2 launch ldlidar_driver_ros2 ldlidar_driver.launch.py

2. 在独立终端启动底盘、EKF 和 URDF，提供里程计与 base_link → radar_Link 的 TF。先编译相关包并加载工作区：

cd /mnt/nfs/hy_ros
source /opt/ros/humble/setup.bash
colcon build --packages-up-to uart ekf_odom butter_robot_description hy_slam
source install/setup.bash
ros2 launch uart uart.launch.py
ros2 launch ekf_odom ekf_odom.launch.py
ros2 launch butter_robot_description butter_robot_description.launch.py

三个 launch 命令分别在独立终端执行，先核对对应串口和 TF。然后启动 SLAM 建图功能：

# 编译
cd /mnt/nfs/hy_ros
colcon build --packages-select hy_slam

# 运行
source install/setup.bash
ros2 launch hy_slam slam.launch.py

3. 保存地图

完成建图后，打开一个新的终端执行以下脚本：

# 默认保存为 my_map
cd /mnt/nfs/hy_ros
source /opt/ros/humble/setup.bash
source install/setup.bash
bash src/hy_slam/scripts/save_map.sh

# 或指定地图名
# bash src/hy_slam/scripts/save_map.sh room_1

地图保存到 src/hy_slam/map/，包含 .pgm 和 .yaml。用于 Nav2 时，还需按导航章节复制到地图加载目录；编译不会代替这一步。

若要使用 slam_toolbox 定位，还需在建图节点运行时保存序列化地图（仅 PGM/YAML 不够）：

cd /mnt/nfs/hy_ros
source install/setup.bash
ros2 service call /slam_toolbox/serialize_map slam_toolbox/srv/SerializePoseGraph "{filename: '$PWD/src/hy_slam/map/my_map'}"
ls -l src/hy_slam/map/

确认服务成功并生成 .posegraph 与 .data 文件，再停止建图节点。序列化定位要求见slam_toolbox Humble 官方说明。

可视化调试 (Foxglove)

先按Foxglove 可视化启动桥接。

使用 Foxglove Studio 查看实时建图效果。

1. 客户端连接：

   • 在 PC 上打开 Foxglove Studio。

   • 选择 Open Connection -> Foxglove WebSocket。

   • 地址输入：ws://<机器人IP>:8765。

2. 配置面板：

   • 添加 2D Panel。

   • 在左侧 Topics 勾选：

     • /map (SLAM 地图)

     • /scan (原始雷达)

     • /scan_filtered (裁剪后雷达，仅在已启动滤波器时存在；当前建图组没有启动该滤波器)

     • TF 树 (确保 map -> odom -> base_link -> radar_Link 连通)。

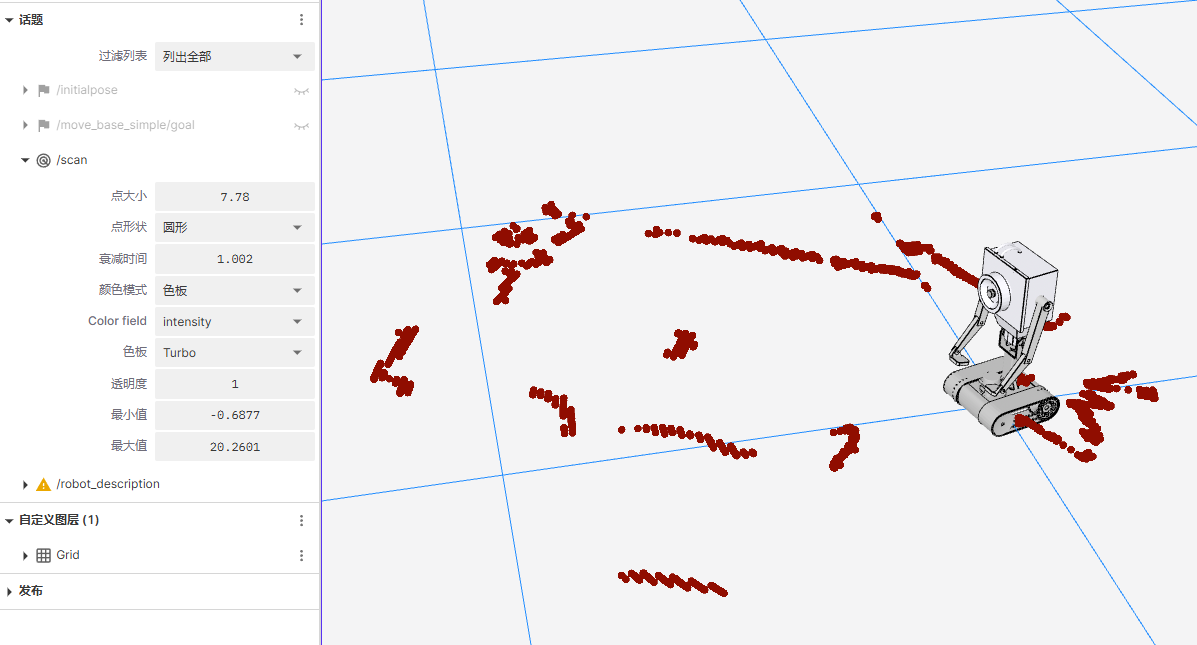

下面展示 /scan 雷达数据的可视化。建图后另选 /map，观察地图是否随机器人移动逐步覆盖周围环境。

定位模式

定位前停止建图节点，避免两个节点同时发布 map → odom。若已构建地图，可切换至纯定位模式运行（不再更新地图，仅进行定位）：

1. 方式一：使用 slam_toolbox 进行定位

   该模式下，slam_toolbox 加载上面保存的序列化地图（.posegraph 与 .data），并将实时雷达数据与地图匹配，发布 map -> odom 变换。

   honchic@lab复制

   # 指定序列化地图的绝对路径，不带扩展名
   cd /mnt/nfs/hy_ros
   ros2 launch hy_slam localization.launch.py map_file_name:="$PWD/src/hy_slam/map/my_map"


2. 方式二：使用 Nav2 (AMCL) 进行定位（推荐用于导航）

   若后续使用 Nav2 导航栈，通常由 amcl 节点负责定位，map_server 负责发布地图。此时 hy_slam 仅需提供雷达数据裁剪。

   • 步骤 1：启动雷达滤波器（仅发布 /scan_filtered）

     honchic@lab复制

     ros2 launch hy_slam laser_filter_only.launch.py


   • 步骤 2：启动 Nav2 (AMCL + Map Server)

     (需在 Nav2 启动文件中配置加载 install/hy_slam/share/hy_slam/map/my_map.yaml)

完成后检查

• 雷达持续发布 /scan，map → odom → base_link → radar_Link 的 TF 链连通。

• Foxglove 能显示 /map；移动机器人后，地图逐步覆盖已经过的区域。

• 保存服务返回成功，src/hy_slam/map/ 中存在对应的 .yaml 和 .pgm；使用 slam_toolbox 定位时，还要有同名的 .posegraph 和 .data。

• 启动定位后保留一个 map → odom 发布端，不同时运行建图、slam_toolbox 定位和 AMCL。

准备好地图后，继续Nav2 导航配置。
